TVR+MEE蒸发系统与MVR+MEE蒸发系统的比较
更新时间:2019-09-26 15:20:35 字号:T|T
TVR+MEE蒸发系统与MVR+MEE蒸发系统的比较一、TVR+MEE蒸发系统简介1、TVR+MEE蒸发系统简叙:TVR蒸发器,是英文Thermal Vapor Re-compressi...
TVR+MEE蒸发系统与MVR+MEE蒸发系统的比较

一、TVR+MEE蒸发系统简介

1、TVR+MEE蒸发系统简叙:
 TVR蒸发器,是英文Thermal Vapor Re-compression(热力蒸汽再压缩)的简称。TVR蒸发器是在多效蒸发器的基础上,通过增加TVR热泵(蒸汽射流器),让生蒸汽快速通过蒸汽射流器而形成的内部负压,把多效蒸发器***末效或者某效产生的二次蒸汽部分吸入进行再压缩作为首效加热器热源的一部分,从而减少对外界能源的需求的一项技术,使系统更加高效节能。

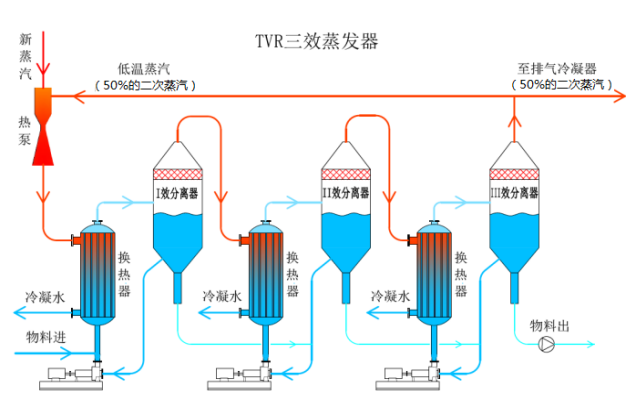

2、TVR+MEE蒸发系统工艺原理图:\
3、TVR+MEE蒸发系统的优点:
Ø 可重复利用大约末效50%的二次蒸汽;
Ø TVR蒸汽喷射器为文丘里管原理,自身没有运动部件,基本免维护;
Ø 可适用大规模生产/大蒸发量的应用领域。

4、TVR+MEE蒸发系统的缺点:
Ø 浪费末效50%的二次蒸汽;
Ø 必须长期连续使用生蒸汽为动力蒸汽。
二、MVR+MEE蒸发系统简介

1、MVR+MEE蒸发系统简叙:
MVR蒸发器,是英文Mechanical Vapor Re-compression(机械蒸汽再压缩)的简称。MVR+MEE蒸发系统是在多效蒸发器的基础上,通过增加MVR蒸汽压缩机,把多效蒸发器***末效或者某效产生的绝大部分二次蒸汽吸入压缩机进行再压缩、蒸汽温度提高后重新作为首效的加热器热源、二次蒸汽没有潜热损失,从而基本摆脱对外界生蒸汽需求的一项技术,使蒸发系统更加高效节能。

但在上述TVR+MEE系统中直接用蒸汽压缩机代替蒸汽喷射器是否***可以成为高效节能的MVR+MEE系统呢?答案是否定的:因为上述竖管降膜蒸发器的每一效基本需要8 以上的加热温差,三效***需要24 加热温差,加上5-6 的系统热损失,温差高达30 或以上,蒸汽压缩机难以完成将二次蒸汽提高30的任务。

而采用从海水淡化技术再创新研发的台海/华源水平管降膜蒸发器,效间温差只有3 以下,三效蒸发总的加热温差不到10 ,加上系统热损失5 ,压缩机只需要将二次蒸汽温度提高15 或以下,一般压缩机******可以胜任!

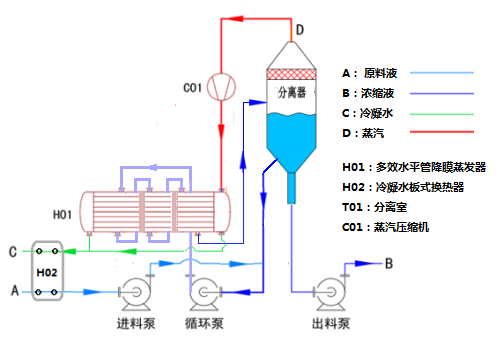

2、MVR+MEE水平管蒸发系统工艺原理图:
\
3、MVR+MEE水平管蒸发系统的优点:
Ø 基本利用了****的二次蒸汽,比TVR+MEE系统更加节能达30%以上;
Ø 水平管降膜蒸发器集多效蒸发、闪蒸和辐射传热于一体,换热效率更高;
Ø 只需一个分离器,大部分设备水平安装,成套装置紧凑,高度低、占地少;
Ø 只需启动时需要生蒸汽,如采用电热启动可省去蒸汽锅炉或蒸汽管道。

4、MVR+MEE水平管蒸发系统的缺点:
Ø 受目前蒸汽压缩机的功率所限,蒸发量在60吨/时以上的装置难以采用MVR+MEE水平管蒸发系统技术,除非拆分成几个并列的模块;
Ø MVR蒸汽压缩机需要专业的维护与保养,并有一定维护成本。

三、TVR与MVR蒸发系统的比较总结:

综合上述,我们可以得出如下结论:

1. MVR+MEE蒸发系统必须以水平管多效降膜蒸发器为核心设备才能获得高效节能的系统:MVR蒸汽压缩机难以与竖管多效蒸发系统匹配;
2. MVR+MEE水平管降膜蒸发系统比TVR+MEE系统节能30%以上;
3. MVR+MEE水平管降膜蒸发系统比TVR+MEE系统投资节省30%;
4. 与TVR+MEE蒸发系统相比,MVR+MEE水平管降膜蒸发系统的******劣势是目前受压缩机规模所限,暂时难以应用到大规模蒸发浓缩领域,但这个劣势******可以通过拆分装置为2个或多个并联的模块式系统装置来规避。





德阳台海核能装备有限公司
德阳华源环保节能科技有限责任公司
